Descrição

Descrição geral

Os manifolds Manifolds Hi-Pro para controle de instrumentos de alto desempenho oferecem uma solução compacta e robusta para isolamento, equalização e ventilação de instrumentos diferenciais de pressão, como transmissores, manômetros e chaves de pressão. Projetados para aplicações até 10.000 psi (689 bar), combinam válvulas de esfera e agulha de alta performance em um único bloco, reduzindo o número de conexões e possíveis pontos de vazamento.

Esses manifolds proporcionam instalação simplificada, redução de custos de montagem e melhoria na segurança operacional, atendendo a rigorosos padrões internacionais de qualidade e desempenho (ANSI/ASME B16.34, API 607, BS6755 Pt2).

Disponíveis em configurações de 3 válvulas (duplo bloqueio e equalização) e 5 válvulas (duplo bloqueio, equalização e ventilação), os modelos da Série H são amplamente utilizados nas indústrias de óleo e gás, petroquímica, energia, processos e controle industrial.

Características gerais

• Corpo em aço inoxidável 316 (opcional: Monel, Duplex, Hastelloy, Inconel, Carbono).

• Pressões de trabalho:

  • 6.000 psi (414 bar) com sede em PTFE.

  • 10.000 psi (689 bar) com sede em PEEK.

• Temperaturas de operação:

  • PTFE: -54°C a +204°C

  • PEEK: -54°C a +232°C

• Conexões padrão: 1/2” NPT fêmea (inlet/outlet) e 1/4” NPT fêmea (bleed/test).

• Função codificada por cores: azul (isolamento) e vermelho (drenagem/bleed).

• Bonnet de alto desempenho com vedação em PTFE ou Graphoil.

• Design compacto com fator de segurança 4:1 na pressão limite.

• Opções de montagem com suporte e furos de fixação.

• Certificações opcionais: NACE, Fire Safe (API 607 / BS6755 Pt2), OXY (uso em oxigênio).

• Fabricado e testado 100% hidrostática e pneumaticamente.

Aplicações típicas

• Medição de pressão diferencial em processos industriais.

• Setores de óleo e gás, energia, químico, petroquímico, papeleiro e processos gerais.

• Sistemas que exigem confiabilidade, fácil manutenção e vedação segura em instrumentação de pressão.

Modelos disponíveis

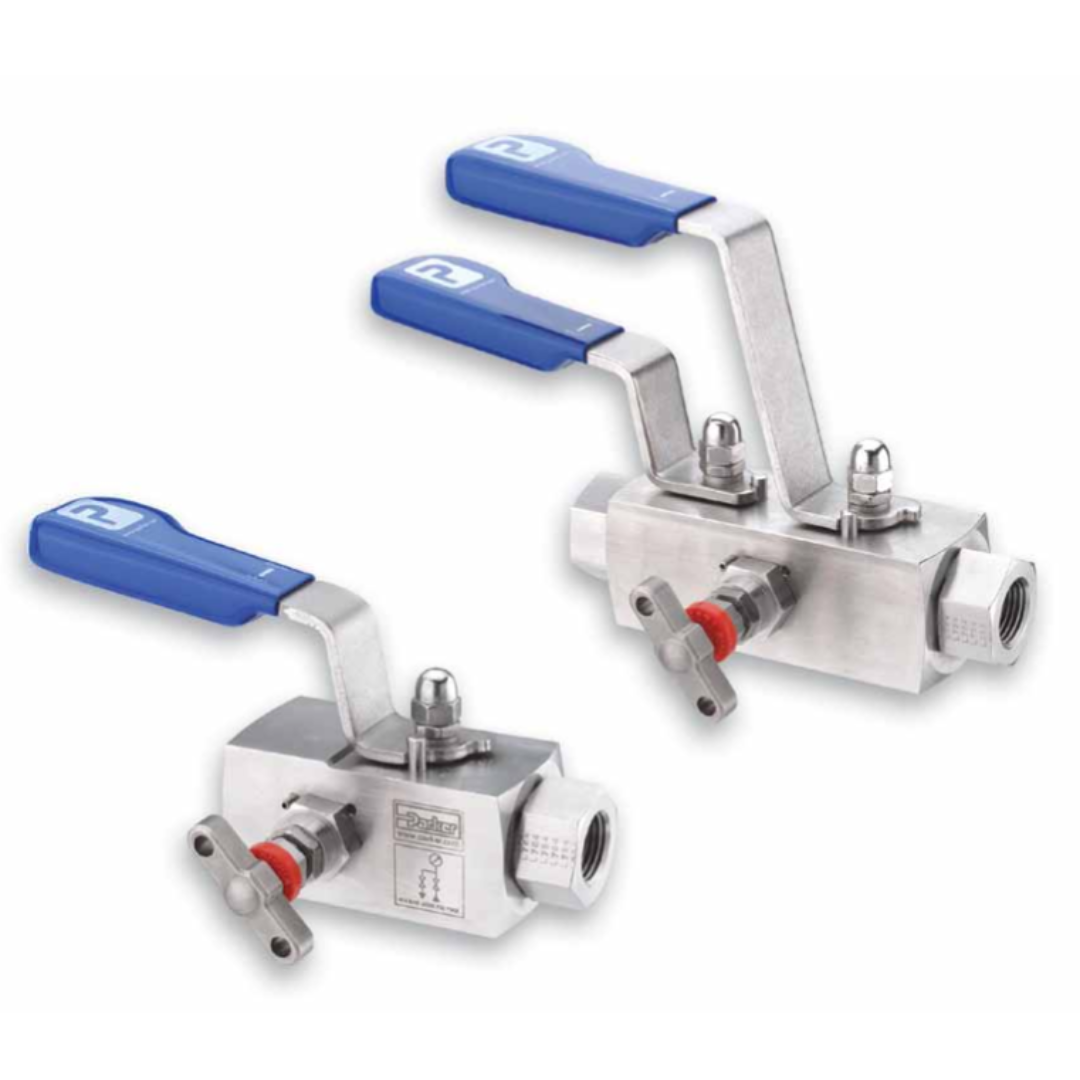

🔹 Série HPM6L*2 – Manifold de 3 válvulas

• Isolamento simples e válvula de bleed/vent (agulha).

• Ideal para medições estáticas e calibrações.

• Pressão máxima:

  • 6.000 psi (PTFE)

  • 10.000 psi (PEEK)

🔹 Série HPM6L*3DBB – Manifold de 5 válvulas

• Duplo isolamento, equalização e bleed/vent em um único bloco.

• Permite manutenção e calibração sem interromper o processo.

• Pressão máxima:

  • 6.000 psi (PTFE)

  • 10.000 psi (PEEK)

🔹 Variações de configuração

• HPM6L*2B – Isolamento e bleed com válvulas de esfera.

• HPM6L*3DBBN – Isolamento primário e secundário em esfera, bleed em agulha.

• HPM6L*3DBBB – Todas as válvulas em esfera (duplo bloqueio e bleed).

Aplicações típicas:

• Transmissores diferenciais de pressão.

• Sistemas de controle de processo e instrumentação.

• Linhas de alta pressão em plantas químicas e petroquímicas.

• Unidades de energia, refinarias e sistemas hidráulicos industriais.

Características técnicas:

Especificação	Descrição
Pressão máxima de trabalho (padrão)	6.000 psi (414 bar)
Pressão máxima de trabalho (alta pressão)	10.000 psi (689 bar)
Faixa de temperatura de operação	–54°C a +538°C
Material do corpo (padrão)	Aço inoxidável 316
Materiais opcionais	Monel, Duplex, Super Duplex, Hastelloy, Aço carbono, 6Mo
Material de vedação (padrão)	PTFE
Material de vedação (opcional)	Graphoil (para aplicações de alta temperatura)
Tipo de conexão de processo (padrão)	1/2” NPT fêmea
Tipos de conexão opcionais	Flangeadas, solda (socket weld ou butt weld), PTFree Connect™
Tipo de montagem	Direta (centros de 54 mm / 2.125”) ou remota
Certificações e opções	NACE, limpeza e lubrificação para serviço com oxigênio, rastreabilidade por código de aquecimento (Heat Code Trace)
Opções de manípulo	Tipo “T” (T-Bar), volante (Handwheel), travável (Lockable) ou antiviolação (Anti-Tamper)
