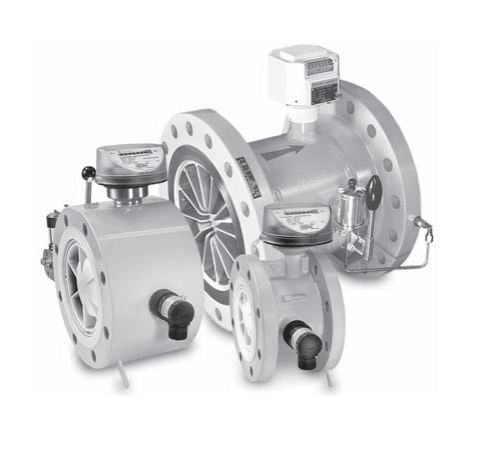

Q/Q75 Quantômetro – Medidor de Vazão tipo Turbina

Visão geral do produto

Os medidores da Honeywell Elster são medidores de gás tipo turbina em aplicações não fiscais altamente confiáveis. São utilizados em muitas aplicações industriais para determinar a real taxa de fluxo, além do consumo ao longo de um período de tempo, cumprindo os requisitos de medições industriais. O Q/Q75 é principalmente utilizado para aplicações industriais mais pesadas, onde o Q Type está disponível em tamanhos de até DN150/6 ”e o Q75 em tamanhos de DN200/8” a DN600/24 ”. Para aplicações industriais leves, os Quantômetros QA / QA e são recomendados.

Princípio de operação

O gás que flui através do medidor e aciona uma roda da turbina, sendo assim, o número de rotações da roda é proporcional ao volume que passou pelo medidor. O volume é registrado por um contador mecânico de roletes de 8 gigit no indicad0r do medidor.

Características:

• Dimensões compactas;
• Alto desempenho (em relação ao preço);
• Medidores em tamanhos de G65 a G16.000 / DN50(2″) a DN600(24″);
• Conexões de flange conforme para EN ou ASME;
• Classe de proteção IP67 (adequado para instalação ao ar livre);
• Indicador: contador de rolos mecânicos de 8 dígitos;
• Duas saídas de baixa frequência como padrão;
• Alta precisão de medição

DOCUMENTAÇÃO TÉCNICA:

Especificações técnicas – Q-Q75
