Características gerais

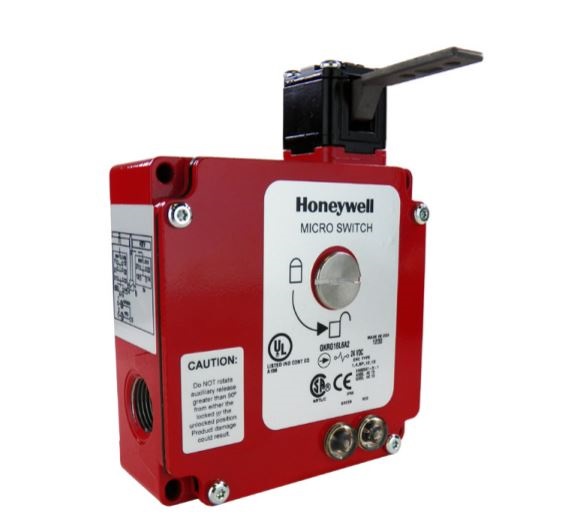

Os switches da série MICRO SWITCH ™ GKL / R são switchs para serviços pesados operados por solenoides, incorporando uma chave de captura. A chave presa ao guarda não pode ser removido do switch até que o circuito receba um sinal remoto (de um dispositivo de controle) indicando que o processo perigoso diminuiu. Este design é para uso em máquinas em que uma parada instantânea é impossível (devido ao momento da máquina) ou impraticável devido a condições da máquina (como completar um ciclo de máquina ou reduzindo a temperatura a um nível seguro). Existem contatos independentes dentro do switch que monitoram a posição chave e o solenoide com uma gama de diferentes arranjos de contato para satisfazer a maioria dos requisitos de aplicação. Todos os contatos são normalmente fechados e de abertura positiva. O switch também incorpora um recurso de sobreposição manual na capa que permite a remoção da chave para acesso de emergência.
Para facilitar a instalação, o switch está disponível como uma série GKL (cabeça para a esquerda) ou uma série GKR (cabeça para a direita). Os switches da série são projetados com posições de entrada dupla (lado ou superior) para a chave.

Características:

• Carcaça de zinco fundido eletrostaticamente revestido com epóxi
• Quatro chaves de aço inoxidável robustas diferentes (duas rígidas e duas flexíveis)
• Opções de contato 1NC / 1NO, 2NC, 2NC / 1NO, 2NC / 2NO, 3NC / 1NO ou 4NC cada um para monitorar a chave e o solenoide
• Abertura positiva de contatos normalmente fechados conforme a especificação EN / IEC 60947-5-1-3
• Trava mecânica (solenoide para destravar) ou trava do solenoide (desenergize o solenoide para destravar)
• Ampla gama de tensões de alimentação para solenoideswitch
• Recurso de desbloqueio manual na capa
• Dois LEDs na tampa do alojamento para monitorar os contatos do switch de chave do atuador e os contatos da solenoide
• Diferentes opções de conduítes para aplicações globais
• Temperatura Operacional faixa: -25 ° C a 85 ° C [-13 ° F a 185 ° F]
• Mudar o corpo ambientalmente vedado para IP68 e NEMA 1, 4, 6P, 12 e 13
• Certificações da agência CE, CSA e UL
• Projetado e avaliado para funções de segurança incluindo um nível SIL3
