Descrição

Descrição geral

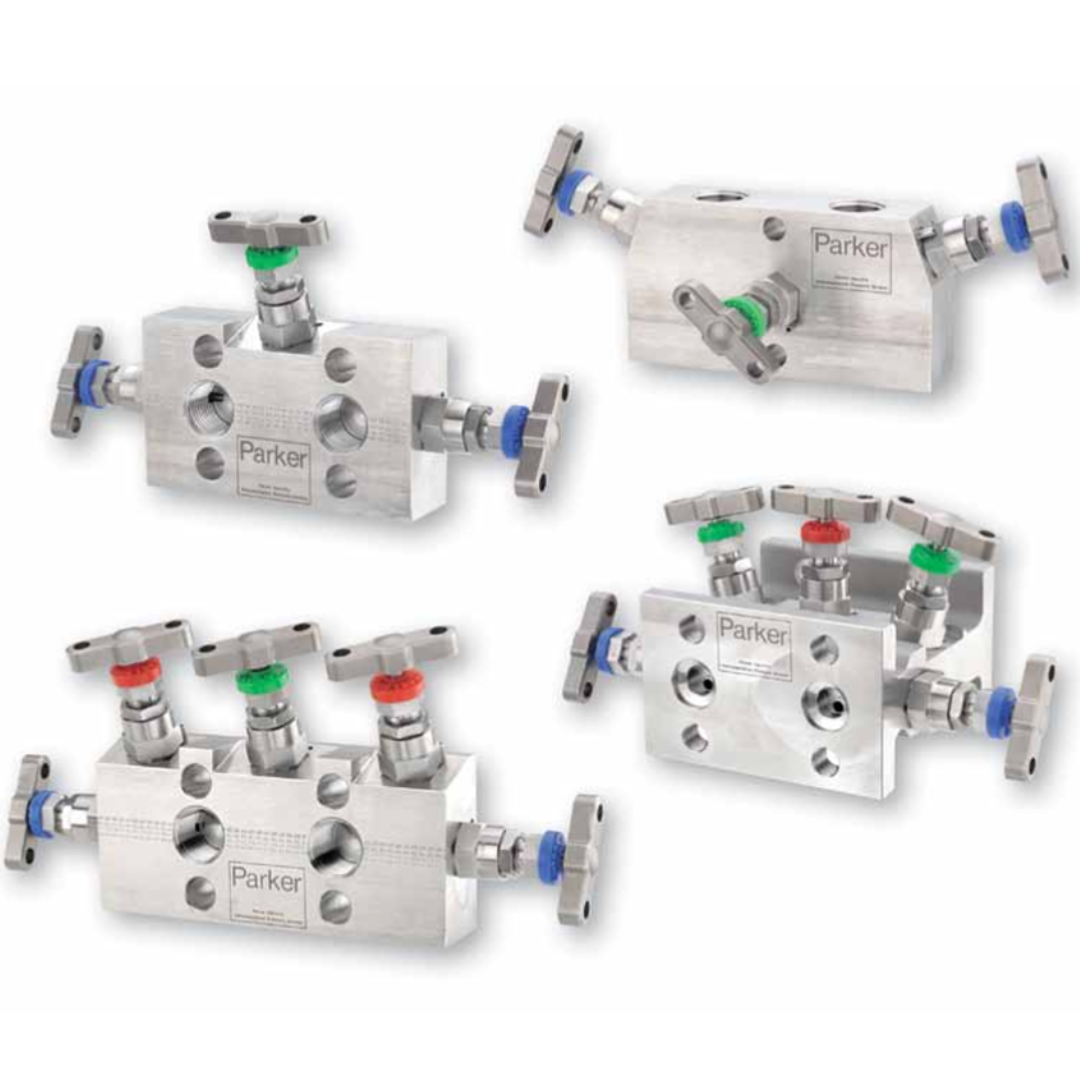

A Série H da Parker é uma linha completa de manifolds diferenciais para aplicações industriais, integrando válvulas de isolamento, equalização e drenagem em um único bloco compacto e robusto.

Projetados para montagem direta ou remota em transmissores de pressão diferencial, os manifolds Série H simplificam a instalação, reduzem o número de conexões rosqueadas e minimizam potenciais pontos de vazamento.

Fabricados em aço inoxidável como padrão, esses manifolds suportam pressões de até 6.000 psi (414 bar) — ou 10.000 psi (689 bar) nas versões de alta pressão — e operam em faixas de temperatura de –54°C a +538°C.

Disponíveis em diversas configurações e materiais, oferecem compatibilidade com as principais normas industriais e permitem montagem direta em transmissores de 54 mm (2.125”) de centros, com parafusos e vedações inclusos.

Características gerais

• Design compacto e modular, ideal para aplicações de medição de pressão diferencial.

• Corpo em aço inoxidável, com opção de outros materiais (Monel, Duplex, Hastelloy, Carbon Steel, etc.).

• Conexões de processo padrão 1/2” NPT fêmea, com opções de flange, solda ou PTFree Connect™.

• Válvulas com haste anti-blowout e vedação de baixa fricção para operação suave e segura.

• Bonnet com trava de segurança para evitar remoção acidental.

• Embalagem e lubrificação opcionais para serviço de oxigênio.

• Certificação NACE para componentes molhados disponível.

• Testadas individualmente em fábrica (100% testadas).

• Retrofits disponíveis: manípulo com trava (“T” Lock), volante, antiviolação (Anti-Tamper), montagem em painel, entre outros.

Aplicações típicas

• Medição de pressão diferencial em processos industriais.

• Setores de óleo e gás, energia, químico, petroquímico, papeleiro e processos gerais.

• Sistemas que exigem confiabilidade, fácil manutenção e vedação segura em instrumentação de pressão.

Modelos disponíveis

Série H – 3 válvulas

Projetados para medições diferenciais com duas válvulas de isolamento e uma de equalização.

• HD*3M / HD*3MDTP: Entrada 1/2” NPT, saída flangeada, opções com porta de teste (1/4” NPT).

• HD*3EXT: Conexões inferiores para instalação em painéis.

• HD*3MFF: Entradas e saídas flangeadas.

• HEF*3 / HEF*38N: Corpo extrudado, conexões flangeadas ou NPT.

• HF*3 / HF*38N: Corpo fundido compacto com acesso otimizado à válvula de equalização.

• HL*3M / HL*3MHP: Versão para instalação remota, incluindo opção de alta pressão (10.000 psi).

• HD*3MCP: Modelo compatível com transmissores Rosemount 3051.

Série H – 5 válvulas

Incluem duas válvulas de isolamento, duas de drenagem/teste e uma de equalização.

• HD*5 / HD*5M: Compactos para montagem direta; entradas NPT e saídas flangeadas.

• HD*5MFF: Entradas e saídas flangeadas.

• HD*5CT: Versão para medição fiscal (custody transfer).

• HD*5EXT: Entradas inferiores para montagem em painel.

• HD*5MCP: Compatível com transmissores 3051.

• HF*5 / HF*58N: Corpo fundido compacto.

• HEF*5CT / HEF*58NCT: Versões para custody transfer com corpo extrudado.

• HL*5M / HL*5MHP: Para montagem remota, disponíveis em versões de até 10.000 psi

Características técnicas:
