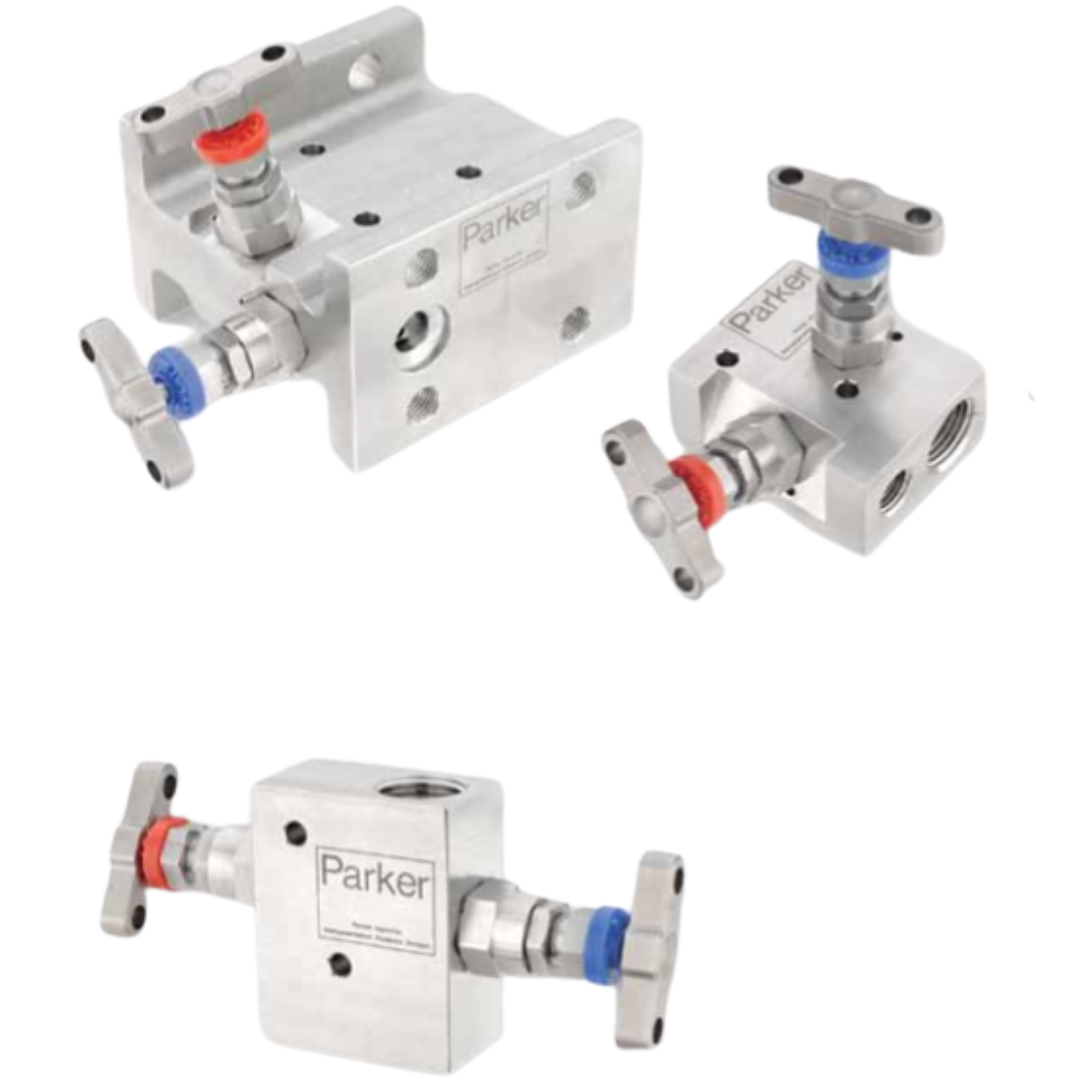

Manifolds Série H de duas válvulas – Parker

Descrição

Descrição geral

Os manifolds de duas válvulas Série H da Parker são projetados para oferecer isolamento e drenagem segura em sistemas de pressão, combinando desempenho confiável e facilidade de manutenção.
Com design compacto e corpo em aço inoxidável como padrão, esses manifolds são ideais para aplicações industriais que exigem medições precisas e seguras de pressão, permitindo o isolamento do instrumento e a ventilação controlada do sistema durante calibração ou manutenção.

Disponíveis em versões para montagem direta ou remota, os manifolds Série H suportam pressões de até 6.000 psi (414 bar) – ou 10.000 psi (689 bar) nas versões de alta pressão – e são compatíveis com uma ampla gama de transmissores e instrumentos. O projeto modular permite a integração com conexões A-LOK®, CPI™ e PTFree Connect™, eliminando o uso de roscas cônicas e reduzindo o risco de vazamentos.

Características gerais

• Combinação de válvulas de isolamento e ventilação em um único corpo.

• Construção robusta em aço inoxidável 316, com opções em Monel, Duplex, Super Duplex, Hastelloy e outros materiais.

• Montagem direta ou remota para flexibilidade de instalação.

• Conexões padrão 1/2” NPT fêmea, com opções de flangeadas, soldadas ou PTFree Connect™.

• Bonnet com trava de segurança e haste anti-blowout para operação confiável.

• Vedação padrão em PTFE (opcional em Graphoil para alta temperatura).

• Disponibilidade de versões com chave antiviolação (Anti-Tamper), trava de manípulo e volante.

• Certificações NACE e opções para serviço de oxigênio.

• Todos os manifolds são testados individualmente em fábrica.

Modelos disponíveis

Manifolds de duas válvulas projetados para isolamento e ventilação controlada do instrumento em sistemas de pressão.
Disponíveis em diferentes configurações de montagem e conexões, oferecendo flexibilidade para diversas aplicações industriais.

• HD2M / HD2MDTP – Entrada 1/2” NPT, saída flangeada, com opção de porta de teste (1/4” NPT).

• HD*2MFF – Entradas e saídas flangeadas para montagem direta.

• HD*2EXT – Conexões inferiores para instalação em painéis ou locais de difícil acesso.

• HEF2 / HEF28N – Corpo extrudado, conexões flangeadas ou NPT.

• HF2 / HF28N – Corpo fundido compacto com válvula de ventilação integrada.

• HL2M / HL2MHP – Versão para montagem remota, incluindo opção de alta pressão (10.000 psi).

Aplicações típicas

• Linhas de medição de pressão estática.

• Isolamento e ventilação em sistemas de instrumentação.

• Setores de óleo e gás, energia, química, petróleo e petroquímica, papel e celulose, e mineração.

• Ambientes que exigem operações seguras, vedação confiável e fácil manutenção.

Características técnicas
